编码器脉冲分配器SOC-FAB2-1

产品简介：

    SOC-FAB系列隔离模块是北京中泰华旭科技公司专门针对旋转编码器脉冲信号开发的专用信号隔离分配器。输入信号端直接联接旋转编码器，多种等级的供电电压任选，可适应各种型号的旋转编码器。输出信号与输入信号同步，输出脉冲幅值可定制。

    SOC-FAB系列隔离模块内部采用高速光电隔离器件，响应速度快、工作精度高，稳定可靠。电源、输入、输出间全隔离，大大提高了系统的可靠性。

产品选型：

技术指标：

供电电压：  DC12~36V  @  200mA ； AC90~240V@  25mA

消耗功率：  < 2W

输入信号：  直联旋转编码器，05V、12V、24V三种电源等级任选 A、B两相

输出信号：  两路AB相编码器脉冲，可外供电或内供电

工作精度：  振幅2%   占空比5%   脉冲无丢失

隔离耐压： 1500VDC/分钟

绝缘电阻： > 100MΩ

响应时间： <  100mS

工作温度： -10℃~45℃

存储温度： -30℃~60℃

环境湿度： <90%   无结露

外形尺寸：100宽×114.5高×22.5厚  (单位:mm)

安装方式： 35mm导轨安装

外观及尺寸图：

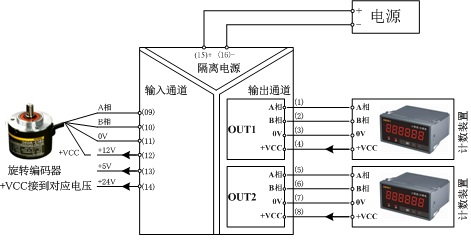

接线原理图：
