输入1路：0-20mA/4-20mA;输出1路:0-5V/0-10V；工作电24VDC；型号：SOC-AV-1
电流转电压隔离器SOC-AV-1是中泰华旭自己研发、生产、销售,基于工控级的一款标准单入单出隔离器，采用磁隔离技术保证隔离器的隔离功能:输入、输出、电源间全隔离，能够屏蔽现场各种干扰信号；同时保证输出信号不衰减，提供高精度信号。输入端可接四线制、三线制、两线制电流信号。
电流转电压隔离器技术参数：
1、输入1路：0-20mA/4-20mA;
2、输出1路：0-5V/0-10V;
3、工作电压：36VDC/24VAC/12VDC;
4、 负载电阻：>10kΩ;详细介绍
电流转电压隔离器SOC-AV-1是中泰华旭自己研发、生产、销售,基于工控级的一款标准单入单出隔离器，采用磁隔离技术保证隔离器的隔离功能:输入、输出、电源间全隔离，能够屏蔽现场各种干扰信号；同时保证输出信号不衰减，提供高精度信号。输入端可接四线制、三线制、两线制电流信号。
产品型号 | SOC-AV-1 | 绝缘电阻 | >100MΩ |
输入通道 | 1路0-20mA/4-20mA | 响应时间 | 200µS |
输出通道 | 1路0-5V/0-10V | 环境温度 | -10℃~ 45℃ |
工作电压 | 12~36VDC | 环境湿度 | <90% 无结露 |
负载能力 | ≤500Ω | 安装方式 | 35mm导轨安装 |
消耗功率 | ≤2W | 外形尺寸 | 22.5×75×105 mm |
工作精度 | 0.1% | 机壳材质 | 耐燃树脂 |
隔离耐压 | 1500VDC/分钟 | 电源显示 | LED绿灯，通电亮 |
类别 | 型号 | 输入1路 | 输出1路 | 工作 电压 | 负载(欧姆) | 备注 |
隔离器 | SOC-AA-0 | 0-20mA或4-20mA | 0-20mA或4-20mA | 无 | <500 | 长期现货 |
SOC-AA-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 24VDC | <500 | 长期现货 | |
SOC-AA-2 | 0-20mA或4-20mA | 0-20mA或4-20mA | 220VAC | <500 | 长期现货 | |
SOC-VV-1 | 0-5V或0-10V | 0-5V或0-10V | 24VDC | >10K | 订货1天 | |
SOC-VV-2 | 0-5V或0-10V | 0-5V或0-10V | 220VAC | >10K | 订货1天 | |
配电器 | SOC-AA-1-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 24VDC | <500 | 两线制专用，现货 |
SOC-AA-2-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 220VAC | <500 | 两线制专用，现货 | |
电流转电压 | SOC-AV-1 | 0-20mA或4-20mA | 0-5V或0-10V | 24VDC | >10K | 订货1天 |
SOC-AV-2 | 0-20mA或4-20mA | 0-5V或0-10V | 220VAC | >10K | 订货1天 | |
SOC-AV-1-1 | 0-20mA或4-20mA | 0-5V或0-10V | 24VDC | >10K | 带配电，订货1天 | |
SOC-AV-2-1 | 0-20mA或4-20mA | 0-5V或0-10V | 220VAC | >10K | 带配电，订货1天 | |
电压转电流 | SOC-VA-1 | 0-5V或0-10V | 0-20mA或4-20mA | 24VDC | <500 | 订货1天 |
SOC-VA-2 | 0-5V或0-10V | 0-20mA或4-20mA | 220VAC | <500 | 订货1天 | |
温度变送器 | SOC-TA-1 | 热电偶 K/S/B | 0-20mA或4-20mA | 24VDC | <500 | 订货1天 |
SOC-RA-1 | 热电阻PT100 | 0-20mA或4-20mA | 24VDC | <500 | 订货1天 | |
SOC-RA-2 | 热电阻PT100 | 0-20mA或4-20mA | 220VAC | <500 | 订货1天 | |
交流转直流 | SOC-ACA-1 | 0-5A AC | 4-20mA DC | 24VDC | <500 | 订货1天 |
SOC-ACA-2 | 0-5A AC | 4-20mA DC | 220VAC | <500 | 订货1天 |
5、消耗功率：≤2W;
6、工作精度：0.1%;
7、隔离耐压：1500VDC/分钟;
8、绝缘电阻：>100MΩ;
9、响应时间：200µS;
10、环境温度：-10℃~ 45℃;
11、环境湿度：<90% 无结露;
12、安装方式:35mm导轨安装;
13、外形尺寸：22.5×75×105(长×宽×高); 单位：mm;
14、机壳材质：耐燃树脂;
15、电源显示灯绿LED，通电亮.
电流转电压隔离器正面图：

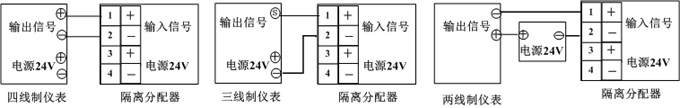

电流转电压隔离器接线图：
根据现场仪表的不同，隔离器的接线方法也不同，SOC-AV-1可以接四线制、三线制、两线制电流信号，但如果现场是两线制变送器，我们还是推荐您选用中泰华旭的专用于两线制的隔离配电器，这样接线简单。
相关关注： 【什么是两线制，四线制】 【如何选型】
