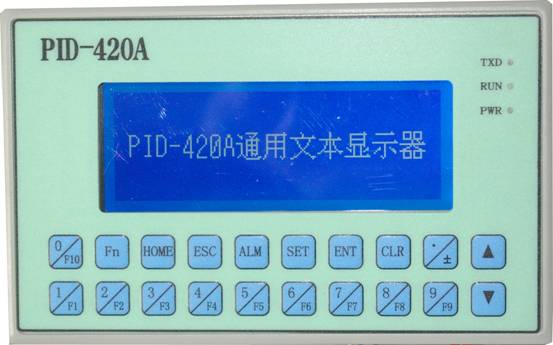

PID420A是一款低成本人机界面（文本显示器）产品，采用单色（3.7”）图形点阵LCD显示屏，提供汉字、西文、数字及简单图形的显示；采用薄膜按钮键盘，提供数字、参数输入，自定义输入等功能。可方便连接各种厂商的可编程控制（PLC）及各种具有串口通讯能力的电气设备，是低成本控制设备的最佳选择。PID420A的组态开发软件基于Windows平台，界面友好，简单易用，开发人员可在短时间内掌握使用。
PID420A的特点：
*
工程文件高速下载，不惧怕文件下载过程中设备掉电
*
可灵活“贴放”多种格式图形（*.bmp、*.ico、*.cur、*.jpg等）
*
工作状态显示（三位LED）
*
支持PLC多种寄存器访问和设置
*
文件下载进度PC和HMI均有显示
*
组态软件支持数值归一化处理，可真实显示现场数据
*
画面组态软件支持鼠标右键功能
*
丰富的位图库可供选择
*
地址输入方式与各厂PLC地址格式兼容
*
交替选择“画面列表”和“元件列表”功能，便于用户查看和操作
*
JB-HMI画面组态软件“所见即所得”完全直观地表达了实际工作画面
产品规格和技术参数：
|
型号
|
PID420A |
|
显示屏类型
|
3.7"STN
液晶屏 |
|
背光灯
|
长寿命LED白光 |
|
显示分辨率
|
192×64像素
|
|
有效显示区域
|
101 x 36 mm |
|
对比度
|
可调
|
|
可显示文字/图形
|
12×4行（中文）/24×4（西文）
|
|
灯，开关，多种格式图形，曲线，棒图
|
|
色彩
|
黄底黑字（或蓝底白字） |
|
按键
|
20个（可自由定义）
|
|
状态指示
|
POWER，RUN，TXD
|
|
屏保时间
|
可设定（缺省3分钟）
|
|
存储器
|
64KB Flash ROM |
|
工作电压
|
8～32
VDC <150mA @ 24VDC |
|
消耗电流
|
<120mA
|
|
使用环境温度
|
0℃-50℃
|
|
储存环境温度
|
-20℃-60℃
|
|
前面板防护等级
|
IP 65
|
|
干扰防护（EMI）
|
1000Vp-p,1uS脉宽，1分钟
|
|
冷却方式
|
自然风冷
|
|
通讯端口
|
支持RS232/RS485/RS422
|
|
外形尺寸（mm） |
164 x 101 x 51(长×高×深) |
|
开孔尺寸（mm） |
156 x 92 |
几乎支持的市面上全部的控制设:
|
三菱FX系列
松下FP系列
欧姆龙CQM、CPM系列
LG Master-K
台达DVP系列
西门子S7-200（PPI）
永宏FB系列
光洋S系列
施耐德NEZA系列
富士SPB系列
VIGOR系列PLC 丹佛斯VLT系列变频器
凯迪恩PLC
东芝机械TC系列
AB Micrologix系列
Modbus协议设备
自由协议
日立MICRO-EH系列
GE-FANUC VersaMax系列
订制用户串口设备驱动
|
