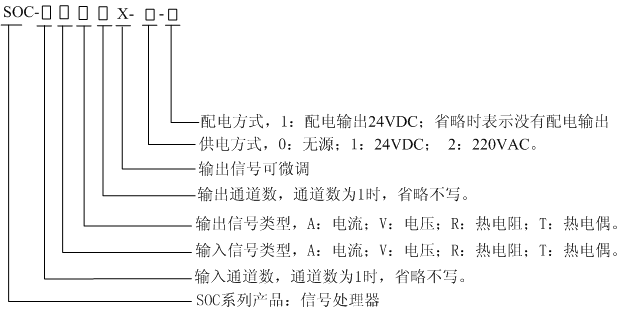

SOC系列产品选型表：
参数说明：
A: 直流电流信号：0~
10mA,0~ 20mA,4~ 20mA
交流电流信号：0~ 1A,0~5A, 0~10A
V: 直流电压信号：0~75mV,0~
5V,0~
10V,1~5V
交流电压信号： 0~
5V,0~10V,0~100V
R: 热电阻：
CU50(-20℃~100℃),CU100(0~100℃),PT100(0~150℃),
PT100(0~200℃),PT1000(0~400℃)
T:热电偶：K/S/B型。
温度范围：0~ 400℃，0~
600℃，0~ 800℃，0~
1000℃，0~ 1200℃，0~
1400℃，0~ 1600℃。
选型举例：
SOC-AA2-1:一路电流信号输入，两路电流信号输出，供电方式为24VDC供电，没有配电输出。
注意：在选型时，必须说明输入输出信号类型，如4~
20mA还是0~
20mA信号
选型提示：
A、
当您的现场仪表是两线制仪表时请选带有配电24V输出的。
一进一出的如：SOC-AA-1-1;
一进二出的如：SOC-AA2-2-1,SOC-AA2-1-1;
一进四出的如：SOC-AA4-1-1.SOC-AA4-2-1.
B、
当您的现场仪表是三线制或是四线制时可以选择如下：
a、可以选择24V供电的。
如SOC-AA-1,SOC-AA2-1,SOC-AA4-1等等;
b、可以选择220V供电的。
如SOC-AA-2,SOC-AA2-2,SOC-AA4-2等等；
c、如果你已经选泽了24V供电的隔离器或分配器，但现场设备是两线制的，就要认真查看我们提供的说明书里的接线图来接线。
|
